[MIKROTIK] Mempermudah Monitoring Usaha Voucher Wi-Fi Menggunakan Mikhmon
- September 01, 2019
- By feBro
- 0 Comments
Assalamualaikum.wr.wb
Kali ini ane pengen memberikan tutorial yang sedikit berbeda dari konten blog ane yang sebelum sebelumnya, yaitu Konfigurasi Mikrotik untuk Usaha Voucher menggunakan Mikhmon sebagai aplikasi untuk monitoring dan user generator.
Yak! Kenapa ane post kaya gini? Jadi .....
Ane lagi PKL dan di PKL diminta untuk ngisi materi di blog punya DU/DI. Nah karena ane males ngetik ulang, jadinya ya ane salin aja postingannya terus ane post ke blog yang ini, wong yang nulis post juga ane kok wkwkw. Materi di PKL an ada banyak sebenernya, tapi ane pilih ini karena tutorial ini cocok buat kalian yang pengen bikin Usaha Wifi yang pake sistem Voucher, dan juga ga ribet ribet banget kalo menurut ane wkwkwk.
Untuk tutorial ini ane pake yang versi CLI atau Command Line Interface atau berbasis teks lah pokoknya, untuk yang pengen tutorial pake GUI bisa tunggu aja.
Okeh, langsung saja!!

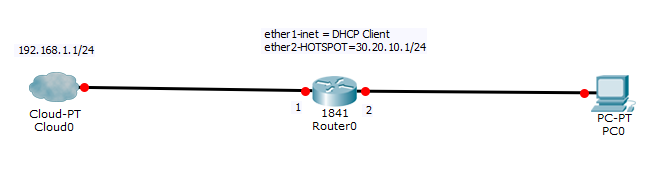

Untuk topologi, bisa digambarkan seperti ini :
- Xampp yg berfungsi untuk membuat local webserver. KLIK DISINI!
- Mikhmon yg berfungsi untuk alat monitoring dan user generator, download beserta file updatenya. KLIK DISINI!
Lalu masuklah ke Winbox dan buka Terminal, simak tutorial berikut!
Pertama kita akan membuat User Mikrotik baru, User dan Password terserah anda lalu untuk group pilih Full agar saat login menggunakan User tersebut bisa mendapatkan akses penuh dalam Mikrotik. Sekaligus kita akan menamai Router kita dengan nama ROUTER_UTAMA. Ingat! Nama Router terserah anda.
user add name=sinau_bareng password=12345678 group=full disabled=no
system identity set name=ROUTER_UTAMA
system identity set name=ROUTER_UTAMA
Disini kita akan merubah nama ether2.
interface set 1 name=ether2-HOTSPOT
Aktifkan wifi dan beri SSID. Mode kita pilh ap-bridge disini.
interface wireless set mode=ap-bridge ssid=Sinau.Bareng disabled=no number=0
Buatlah bridge dan ubah port ether2-HOTSPOT menjadi bridge.
interface bridge add name=bridge-HOTSPOT
interface bridge port add bridge=bridge-HOTSPOT interface=ether2-local
interface bridge port add bridge=bridge-HOTSPOT interface=ether2-local
Selanjutnya, kita akan membuat Gateway Server untuk Mikrotik. Kita buat terlebih dahulu DHCP Client untuk ether1-inet dan membuat IP Address untuk ether2-HOTSPOT. DHCP Client berfungsi untuk mendapatkan IP otomatis, jika topologi anda disuruh menulis IP secara manual (tidak memakai DHCP Client) maka isikan seperti ether2. IP Pool disini kita masukkan IP dari ether2-HOTSPOT.
ip dhcp-client add interface=ether1-inet disabled=no
ip address add address=30.20.10.1/24 interface=bridge-HOTSPOT
ip dns set servers=8.8.8.8,8.8.4.4 allow-remote-requests=yes
ip firewall nat add chain=srcnat out-interface=ether1-inet action=masquerade
ip pool add name=LOCAL ranges=30.20.10.2-30.20.10.200
ip address add address=30.20.10.1/24 interface=bridge-HOTSPOT
ip dns set servers=8.8.8.8,8.8.4.4 allow-remote-requests=yes
ip firewall nat add chain=srcnat out-interface=ether1-inet action=masquerade
ip pool add name=LOCAL ranges=30.20.10.2-30.20.10.200
Buatlah DHCP Server agar Client bisa mendapatkan IP secara otomatis, tidak perlu mengisi sendiri atau static.
ip dhcp-server add name=LOCAL interface=bridge-HOTSPOT address-pool=LOCAL disabled=no
ip dhcp-server network add address=30.20.10.0/24 gateway=30.20.10.1 netmask=24 dns-server=8.8.8.8,8.8.4.4
ip dhcp-server network add address=30.20.10.0/24 gateway=30.20.10.1 netmask=24 dns-server=8.8.8.8,8.8.4.4
Terakhir, kita buat server untuk hotspotnya. DNS Name berfungsi untuk alamat web login kita, bisa diisikan terserah kita. Dan jangan lupa untuk membuat User dan Profile, berguna untuk login admin.
ip hotspot profile set name=server_login dns-name=sinau.bareng numbers=0
ip hotspot add name=sinau_bareng interface=bridge-HOTSPOT address-pool=LOCAL profile=server_login numbers=0
ip hotspot user profile add name=profile address-pool=LOCAL
ip hotspot user set server=sinau_bareng name=admin password=admin profile=profile
ip hotspot add name=sinau_bareng interface=bridge-HOTSPOT address-pool=LOCAL profile=server_login numbers=0
ip hotspot user profile add name=profile address-pool=LOCAL
ip hotspot user set server=sinau_bareng name=admin password=admin profile=profile
Jika sudah selesai mensetting Mikrotik.

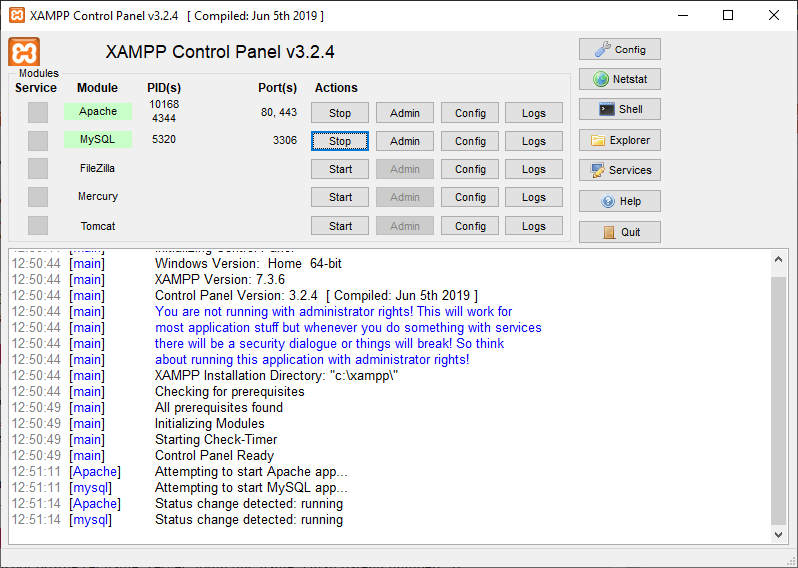

Bukalah aplikasi Xampp, dan klik tombol Start pada Apache dan MySQL. Sampai background teks Apache dan MySQL berubah jadi hijau.
Jika sudah, download Mikhmon beserta file Updatenya. Lalu extract file yang bernama mikhmonv3ws. Setelah itu, copy file update.zip yang telah didownload ke folder yang bernama Mikhmon Server dan setelah itu extract file update.zip nya!
 |
| Letak dimana kita harus extract file update.zip |
Installasi Mikhmon telah selesai, setelah itu connect ke Wifi yg telah kalian buat dan loginlah. Lalu kita akan memanggil Mikhmon. Caranya adalah buka browser (disarankan menggunakan Google Chrome) dan ketikkan localhost/mikhmon/ lalu kalian akan disuguhi halaman login mikhmon. Masukkan :
Username = mikhmon
Password = 1234
Setelah login, kalian akan melihat halaman ini.
Klik pada tombol Add Router untuk mensetting Router kita.
Session Name = SinauBareng
IP Mikrotik = 30.20.10.1
Username = sinau_bareng
Password = 12345678
Hotspot Name = Sinau.Bareng
DNS Name = sinau.bareng
Klik Save dan lalu Connect.
Kalian akan masuk ke halaman Dashboard, dan klik pada Hotspot > User Profile > Add Profile. Disini kalian bisa membuat profile hotspot sesuai kebutuhan atau harga. Contohnya.
Lalu klik pada Hotspot > Users > Generate untuk membuat voucher secara banyak.
Klik Print jika kalian ingin print vouchernya.
Test dengan cara connect ke Wifi nya lalu login menggunakan voucher yang telah dibuat tersebut. Sekian tutorial dari saya, jika ada yang kurang mengerti monggo komen saja :)
Wassalamualaikum.Wr.Wb
